无源电磁式蜂鸣器

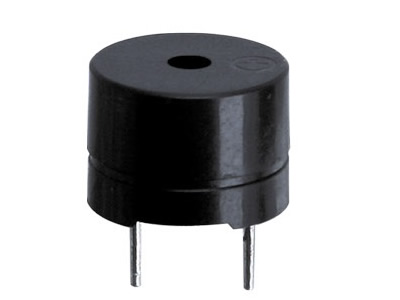

无源电磁式蜂鸣器12085
无源电磁式蜂鸣器12085
  • 产品名称:无源电磁式蜂鸣器12085

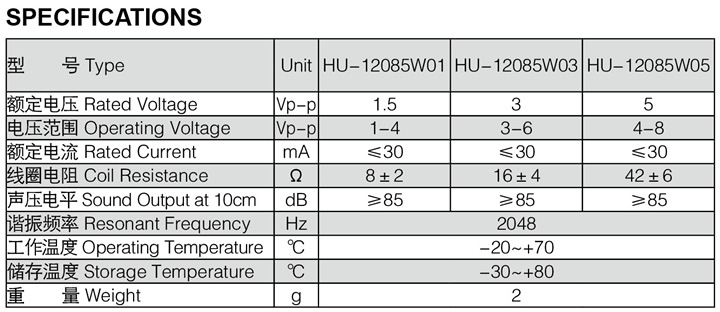

  • 产品型号:HU-12085-W

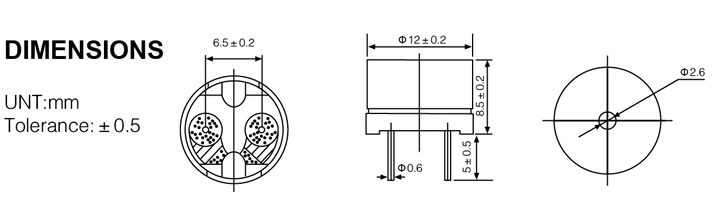

  • 产品尺寸:13.5×12×6.5

  • 服务承诺:江苏省内24小时到达,省外2-3天到达,国外1到2周到达
  • 点击咨询
产品详情

蜂鸣器是一种一体化结构的电子讯响器,采用直流电压供电,广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。蜂鸣器在电路中用字母“H”或“HA”(旧标准用“FM”、“ZZG”、“LB”、“JD”等)表示。

蜂鸣器结构原理:

1.电压式蜂鸣器 压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。有的压电式蜂鸣器外壳上还装有发光二极管。

多谐振荡器由晶体管或集成电路构成。当接通电源后(1.5~15V直流工作电压),多谐振荡器起振,输出1.5~2.5kHZ的音频信号,阻抗匹配器推动压电蜂鸣片发声。

压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。在陶瓷片的两面镀上银电极,经极化和老化处理后,再与黄铜片或不锈钢片粘在一起。

2.电磁式蜂鸣器 电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

接通电源后,振荡器产生的音频信号电流通过电磁线圈,使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下,周期性地振动发声。

蜂鸣器制作工艺:

(1)制备电磁铁M:在长约6厘米的铁螺栓上绕100圈导线,线端留下5厘米作引线,用透明胶布把线圈粘好,以免线圈松开,再用胶布把它粘在一个盒子上,电磁铁就做好了。

(2)制备弹片P:从铁罐头盒上剪下一条宽约2厘米的长铁片,弯成直角,把电磁铁的一条引线接在弹片上,再用胶布把弹片紧贴在木板上。

(3)用曲别针做触头Q,用书把曲别针垫高,用胶布粘牢,引出一条导线,如图连接好电路。

(4)调节M与P之间的距离(通过移动盒子),使电磁铁能吸引弹片,调节触点与弹片之间的距离,使它们能恰好接触,通电后就可以听到蜂鸣声。
