蜂鸣器异响问题分析

　　蜂鸣器异响问题分析

　　最近一个客户说自己的蜂鸣器有异响的问题，提供了电路图，那么好我们就来分析一下异响产生的原因;

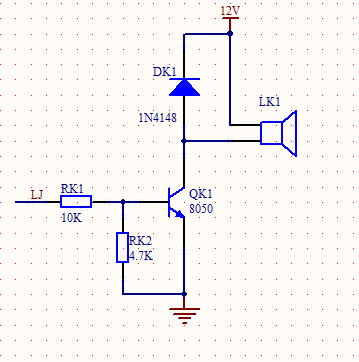

　　蜂鸣器是通过单片机输出的PWM来控制的，LJ为单片机的PWM信号，但是在这个电路中蜂鸣器为什么会损坏，用万用表测量蜂鸣器两端的电阻时，没有读数，蜂鸣器是断路的，求各位大侠解释一下蜂鸣器为什么会损坏?还有就是为什么在同一个电路中，接入相同参数的蜂鸣器却会发出不一样的声音，是蜂鸣器本身的原因嘛?求解......电路如下

　　回答：电路错了!

　　按照他的电路图，集电极电位(约12V)始终大于基极电位(最大约5V)，将会使集电结反向偏置，三极管将处于放大状态，而非开关状态。

　　也就是说，在通电的任何时刻，三极管都不会截止。因此，产生楼主所说的现象也就不奇怪了。

　　1.楼主的电路形式是对的，并不存在楼上说的关不断的情况。

　　2.10k电阻按经验偏大了，需楼主根据蜂鸣器实际工作电流来取，按Ib=Ic/20来算，Ic就是蜂鸣器电流。另外4.7k电阻是多余的。

　　3.万用表电阻档电压很低，测蜂鸣器内阻不见得有读数，想知道好坏应该加个直流电源来测。

　　4.蜂鸣器内部自带振荡源，不能用PWM驱动，会叫不出来的，能用PWM的叫喇叭，或者无源蜂鸣器。

　　其实 电路没用问题，4.7K的电阻 也是可以留的。就是蜂鸣器换一下就OK了!
