电磁式蜂鸣器内部结构示意图

更新时间:2018-12-20 10:11:02  浏览次数:   【加入收藏】

电磁式蜂鸣器是蜂鸣器的一种,和压电式蜂鸣器是相对的,是蜂鸣器的一个常见品种之一。原理是利用电磁线圈对蜂鸣片的作用来发出声音。那么电磁式蜂鸣器的内部结构是什么样的呢?下面就让我们通过一个电磁式蜂鸣器内部结构示意图来为大家展示下内部的相关结构概念吧。


电磁式蜂鸣器由振荡器、电磁线圈、磁环、振动膜片及外壳(有普通和耐高温之分)等组成,接通电源后,振荡器产生的音频信号电流通过电磁线圈,使电磁线圈产生磁场,振动膜片在电磁线圈和磁铁的相互作用下,周期性地振动发声,一般电磁式蜂鸣器的频率在2-4KHZ.

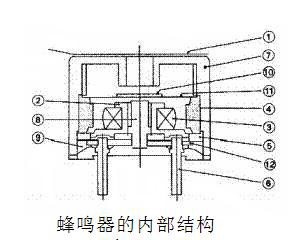

电磁式蜂鸣器的内部结构一般有:1. 电路板 2. 线轴 3. 线圈 4. 磁铁 5.底座 6.引脚(或者引线) 7.外壳 8. 铁芯 9. 封胶 10. 小铁片 11. 振动膜 12. 贴纸

相关文章:

电磁式蜂鸣器有哪些类型

压电式蜂鸣器和电磁式蜂鸣器的工作原理有哪些不同

蜂鸣片构成原理及正负朝向识别


电磁式蜂鸣器广泛应用于计算机、报警器、电子玩具、汽车电子设备、定时器、电子手表等电子产品中作发声元器件,也是电声元器件的一个品种之一。
